JRB力行程可調氣液增壓缸氣路連接圖

    現在隨著自動化科技的的發展，越來越多的工廠都要用到增壓缸，那么很多工廠買了增壓缸回去用的時候，在氣路連接這一塊會遇到很多的問題，連接錯誤會導致增壓缸不正常工作，嚴重的還會損壞增壓缸，那么今天玖容官網(www.kj065.com)小編給大家講解一下JRB力行程可調氣液增壓缸氣路連接。
    一、氣液增壓缸配件
    1、3/8”二位五通電磁閥2只；
    2、ZG3/8”快速接頭4個;
    3、12厘氣管4根(長度適中)；
    4、空氣處理組合二聯件1只。

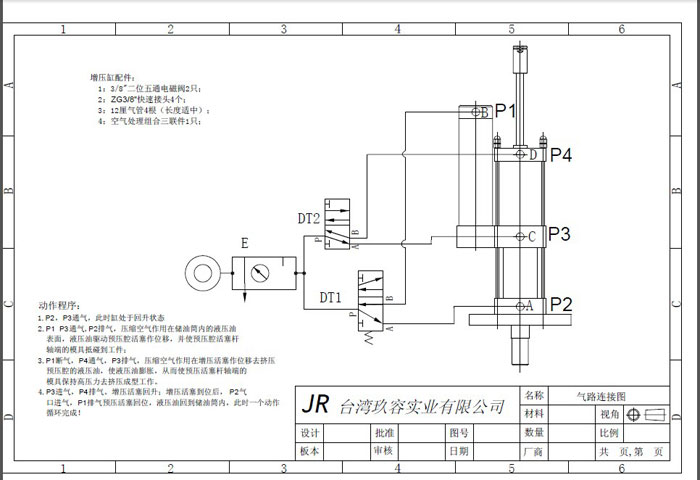

    1、p2、p3通氣，此時缸處于回升狀態。
    2、p1、p3通氣、p2排氣，壓縮空氣作用在儲油桶的液壓油表面，液壓油驅動預壓腔活塞作位移，并使預壓腔活塞桿軸端的模具抵觸工件。
    3、p1斷氣、p4通氣、p3排氣，壓縮空氣作用在增壓活塞作位移去擠壓預壓腔的液壓油，使液壓油膨脹，從而使預壓活塞桿軸端的模具保持高壓力去擠壓成型工作。
    4、p3進氣、p4排氣，增壓缸活塞回升，增壓活塞到位后，p2氣口進氣，P1排氣預壓活塞回位，液壓油到儲油桶內，此時，一個動作循環完成。
